ポリエステルフィルターメッシュ 溶接連続チューブスリーブ フレッシング機器のための 23uM
担当者 : Eric Xiang
電話番号 : +86-18658318635
WhatsApp : +8613968584834
| 最小注文数量 : | 200個 | 価格 : | USD0.02-USD1.20/pc |
|---|---|---|---|
| パッケージの詳細 : | キャロン ポリバッグ | 受渡し時間 : | 3-9日 |
| 支払条件 : | T/T、L/C、D/P、ウェスタンユニオン、ペイペイ | 供給の能力 : | 50000pcs/day |
| 起源の場所: | 中国 | ブランド名: | Share Filters |
|---|---|---|---|
| 証明: | RoHS | モデル番号: | 105 μm ポリエステル網形 水槽用 |
|
詳細情報 |
|||
| 製品名: | 105 μm ポリエステル網形 水槽用 | キーワード: | 105 μmのポリエステル網形 |
|---|---|---|---|
| 物質的な選択: | ポリエステルフィルター網 ナイルンフィルター網 | マイクロン級: | 80μmから120μm |
| スレッド直径: | 60μm~350μm | サイズ: | カスタムサイズや形 |
| 適用する: | 掃除機フィルター,他の家電フィルター | ||
| ハイライト: | マイクロン105ポリエステルフィルター網,水槽ポリエステルフィルタースクリーン |
||
製品の説明

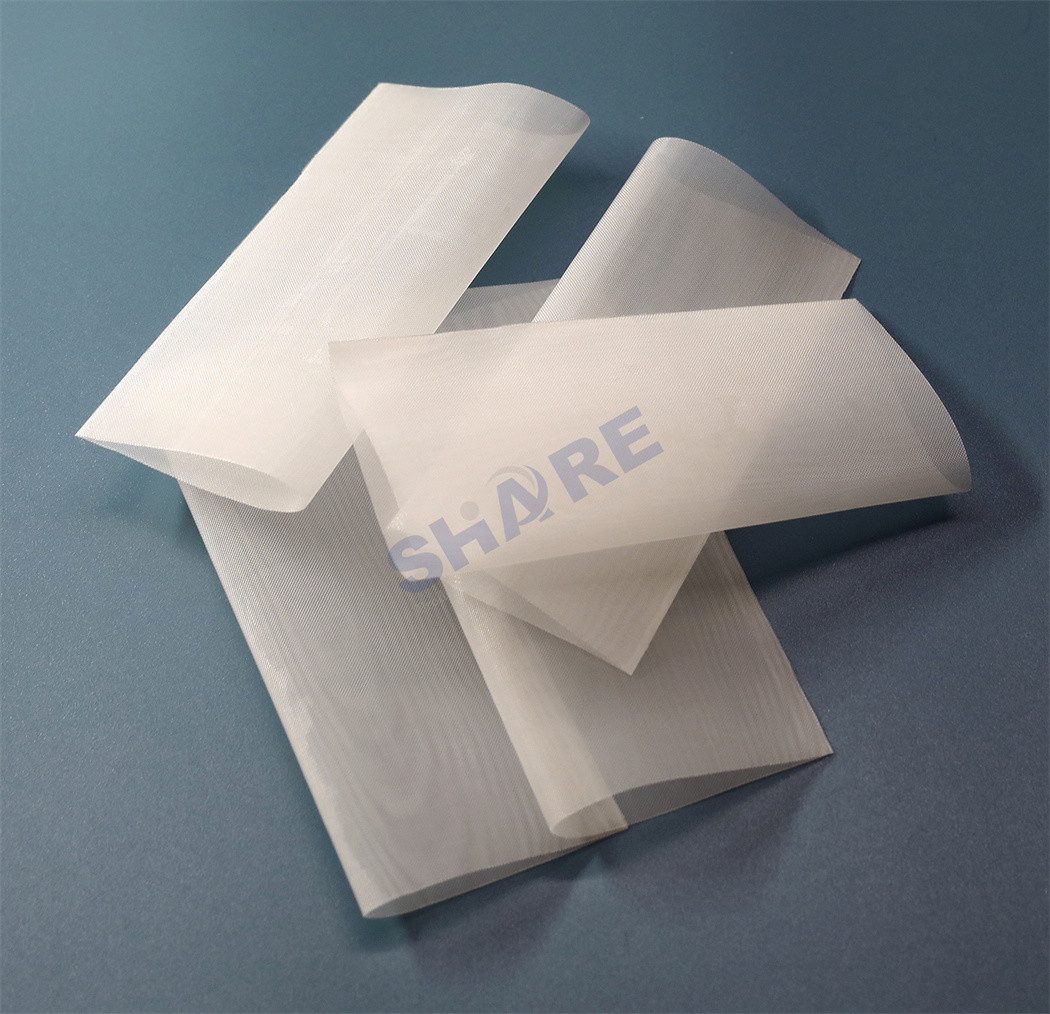

マイクロン105μmポリエステルフィルターメッシュ 水槽用切断形
水槽フィルタ (water pitcher filter) は,家庭で使用するために設計された水濾過システムの一種である.通常,水道水から不純物を除去する組み込みフィルタを備えた容器で構成される.より清潔で美味しい飲料水を提供することPオリエスターフィルター網フィルターに主に使用される布で,m水の純度と味の改善.
ポリエステル は 最も 強い 繊維 の 一つ で,濡れ たり 摩擦 に 晒さ れ たり し て も 耐久 し て い ます.その 低水分 吸収 力 に よっ て 膨張 し,収縮 し,くねりこみ,化学薬品にも耐性がありますフィルターメッシュを様々な種類のフィルターコンポーネントに加工しています.先進的な加工機器のおかげでフィルターメッシュの形やチューブをあらゆる形や次元に合わせることができます.
レーザー切断により,顧客の設計ニーズに特化した複雑な形状が切れます. 網状のパーツは,単層または二層で生産することもできます.高精度レーザー切断部品は,閉縁品質が特徴です.要求に応じて1つまたは2つの機能シームを装備したメッシュチューブを作成することができます必要なシーム強さを供給する.この網状の形状とチューブは,カスタム注射鋳造に便利です.

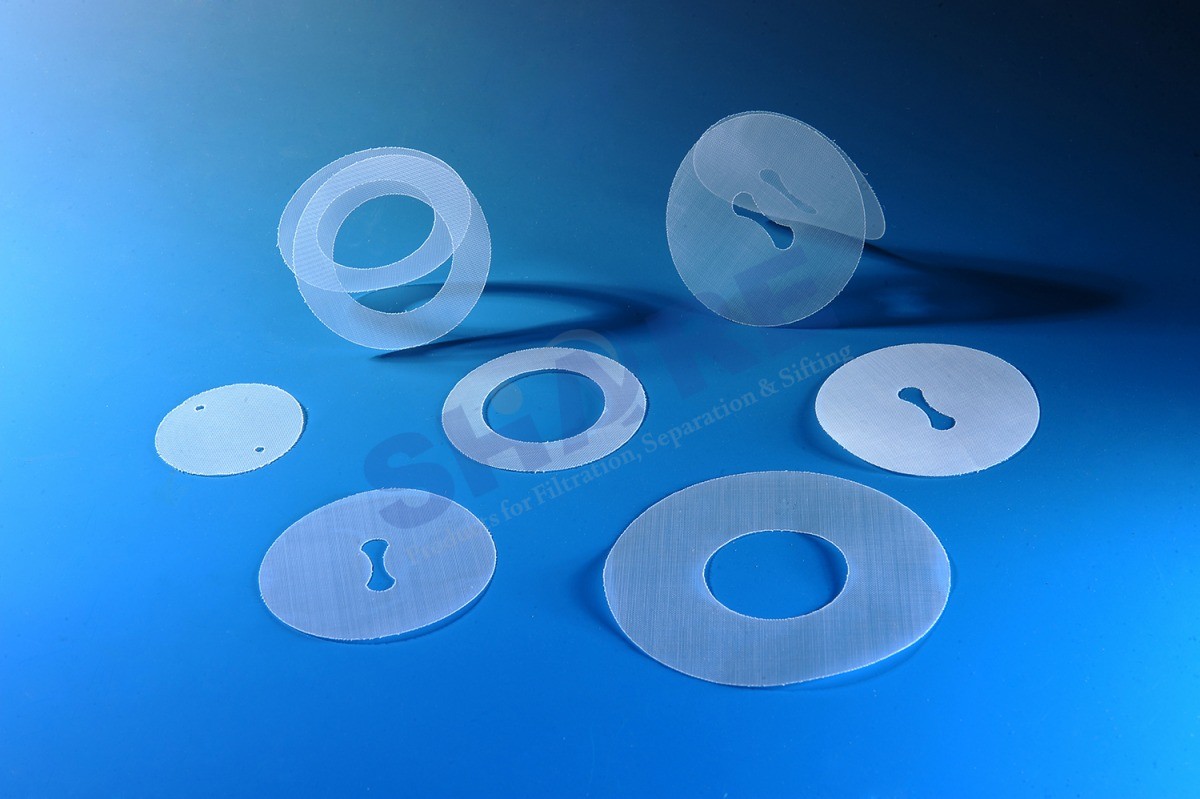

フィルタ の フィルター メッシュ 切断 形 水 容器 フィルタ の オプション に 用い られ ます
| 材料のオプション: | モノフィラメント織りポリエステルフィルター網 |
| メッシュ開口: | 80ミクロンから120ミクロン |
| スレッド直径: | 48ミクロンから64ミクロン |
| オープン エリア: | 44% から 54% |
| 織物タイプ: | 純織物 |
| 製造部品: | 形,切片,シート |
| サイズ: | どんな形や次元にも合わせられる |
| 色: | ホワイト,またはカスタマイズ |
製品詳細
シェアフィルターのプリカットポリエステルフィルターメッシュのメリット:
ポリエステルフィルターメッシュの仕様
| 繊維 番号 |
メッシュ数 | 糸 直径 |
メッシュ オープニング |
オープン 表面 |
繊維 厚さ |
体重 | |
| 違う 違う | メッシュ/cm | メッシュ/インチ | マイクロン | マイクロン | % | マイクロン | g/m2 |
| PES 125/44 | 53T | 135 | 64 | 125 | 44 | 122 | 54 |
| PSE 117/39 | 53T | 135 | 71 | 117 | 39 | 132 | 67 |
| PE 115/46 について | 59S | 150 | 55 | 115 | 46 | 99 | 45 |
| PES 105/38 | 59T | 150 | 64 | 105 | 38 | 123 | 61 |
| PES 100/41 | 64S | 160 | 55 | 100 | 41 | 100 | 48 |
| PES 90/33 | 64T | 160 | 64 | 90 | 33 | 125 | 66 |
| PES 95/47 | 72S | 180 | 45 | 95 | 47 | 78 | 37 |
| PES 85/38 | 72T | 180 | 55 | 85 | 38 | 102 | 55 |
| PES 75/33 | 77T | 195 | 55 | 75 | 33 | 105 | 58 |
| PES 80/41 | 80S | 200 | 45 | 80 | 41 | 80 | 41 |
| PES 85/44 | 80T | 200 | 48 | 85 | 44 | 86 | 44 |
これは一般的な仕様の一部に過ぎません
共有フィルターで作業する理由
シェア・フィルターは,世界中の顧客に,高品質のメッシュフィルター部品を設計,製造する手助けをします.フィルター・メッシュ製造とカスタム設計によるフィルター・メッシュ加工を組み合わせるサプライヤーとして生産と配送のニーズに合わせて 柔軟に対応しています Our advanced manufacturing processes and scientific machines allow us to create filtration products in any shape or structure – from simple components like mesh pieces to complex devices like custom combination plastic moulded filtersフィルターメッシュ形状,袋,注射型フィルター,および様々な形状,サイズ,細いメッシュの同様の製品が私たちの主要なビジネスです.
私たちは 合成フィルターメッシュで経験があり 適切な条件でプラスチック製の 鋳造に使用できるサプライヤーです鋳造技術には特別な道具と,何よりも多くのノウハウが必要です.シリアル注射鋳造ツール,組み立て準備および手順を自分で作ります.フィルターと部品は生産,組み立て,品質管理,梱包されます.
|
フィルター網の織り
フィルタ網ロールの幅は100cm,127cm,150cm,165cm,175cm,183cm,365cmまたは他のカスタム幅である.ロールの長さは30m,50m,70m,または他のカスタム長である. |
|
狭いリボンに切断されたフィルターメッシュ フィルターリボンには,自動車フィルター,家電フィルター,産業フィルター,電子機器,医療などの多くの用途が使用されています.リボン は,多くの製造 プロセス で パーツ の 製造 に 関する さまざまな 処理 ステップ の 基礎 に なっ て い ます.熱と超音波切削装置の幅広い範囲で,シェアフィルターからリボンを作ることができます. |
|
|

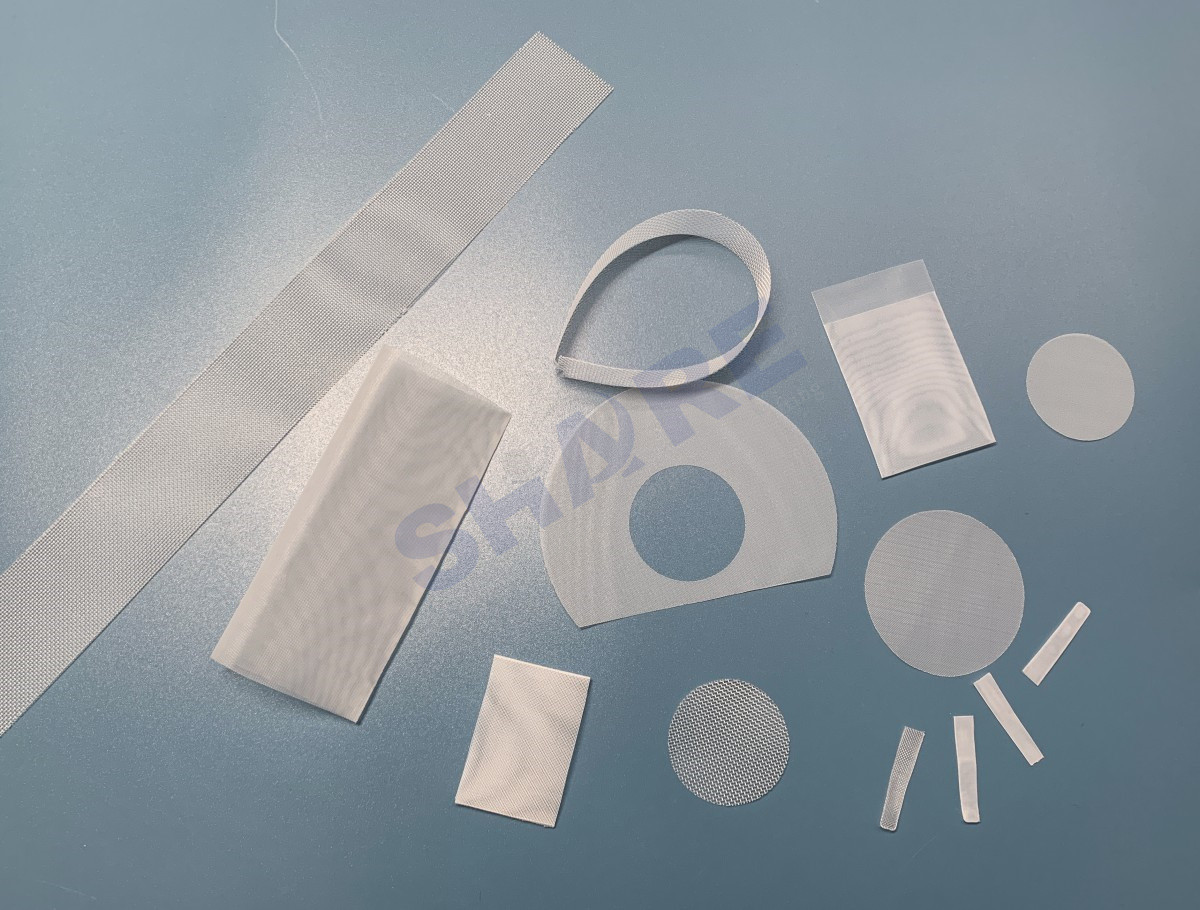

フィルター・メッシュの切断済み部品と形状 フィルターカット方法には,レーザーカット,コールドカット,ヒートカット,パンチングが含まれます. 網を損傷しないカスタム製のツールを使用してプロのカット.レーザー切断は,顧客の設計ニーズに特化した複雑な形を切ることができます..
|
|
切断・溶接管

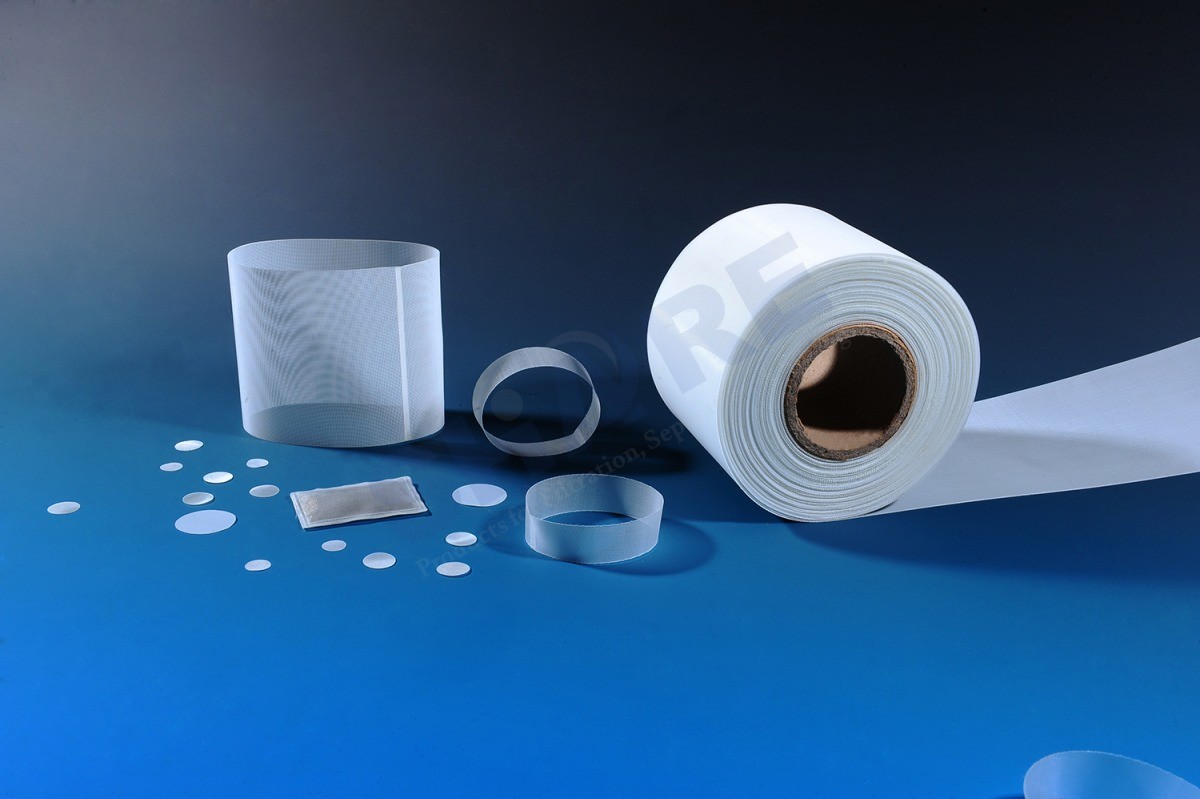

熱と超音波切削技術によって連続管状のリボンと前切断管.管は,必要なシーム強度を提供する,必要に応じて1つまたは2つの機能シームを装備しています.超音波溶接管は,より強度を持つ1つの重複溶接を持っている. |
|
| 超音波溶接網袋 | 縫った網袋 |
|
|
|
|
標準フィルター袋 シェアフィルターは,標準サイズフィルターハウジングに合う高品質の液体フィルター袋,および要求に応じてカスタムデザインの袋を製造し提供しています.構成材は純度で選ばれています高品質で 繰り返しできる性能です
トップデザイン:プラスチックネックレス,金属リング |
|
|
メッシュ挿入注射型プラスチックフィルター
私たちの注射型フィルター製品は,プラスチックフレームに固定されたフィルター網で構成されています.注射型は,合成または金属網が内側にあるカスタム製の模具に熱いプラスチックを落とします.冷やして固体になったらフィルターやスクリーンのために使用できる とても堅牢で信頼性の高い部品や製品を作ることができます |
シェアフィルター製品の適用
自動車,家電,食品・飲料,フライリング,医療,生命科学,実験室,電子工学と一般工学多くの分野で豊富な経験を得ています.
|
|
|
|
|
|
| 燃料フィルター | バイオプシーバッグ | 空気浄化器のフィルター | コーヒーフィルター | 灌輸フィルター | メッシュディスクフィルター |
| 自動車 | 実験室 | 装置 | 食品・飲料 | 農業 | 電動工具 |
連絡 ください
Share Filters は,フィルターメッシュの可能なアプリケーションに関するいくつかの情報を提供していますが,可能な用途の包括的な説明には機能があまりにも多くあります.特定の業界での潜在的応用を検討する際特定のプロジェクトのための適切な材料とプロセスを選択するためにエンジニアと製品デザイナーと協力します.
ご希望のアプリケーションと設計仕様について詳しく知るため,今日ご連絡ください.
